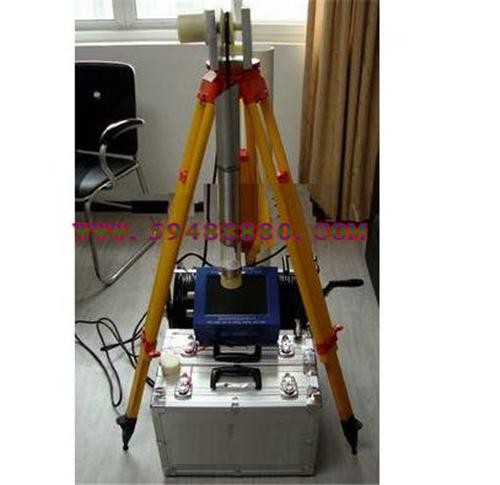

WZJGX-B光学钻孔电视成像仪

光学钻孔电视成像仪
型号:WZJGX-B
货号:ZH5848

 产品简介:
 光学钻孔电视成像仪与众不同的是:增加了深度、角度、方位、斜度、水平度智能化面检测;1600万高清成像;光纤通信图像不失真,深可测1500米;改进了图像处理速度,检测时探头的“下放或前进”速度由原来的3-5米/分钟,改进至6-10米/分钟;软件智能图像处理,*需人工分析等等)。摒弃了**的视频采集卡、控制器、笔记本电脑与探头组合的系统结构模式和剖面图人工编辑模式,而采用的DSP图像采集与处理,系统高度集成,探头景摄像,剖面实时自动提取,图像清晰逼真,深度、角度、方位、斜度、水平度智能化面检测,可对的观测孔方位、柱面观测成像(垂直孔 \ 水平孔 \ 斜孔 \ 俯、仰角孔),是目前进的一套孔内电视成像系统。
应用范围:
    适用于管桩管道、地质勘测、工程地质、水文地质、地质找矿、岩土工程、工程检测等部门;适用于垂直孔、水平孔和倾斜孔(俯角、仰角),锚索(杆)孔、地质钻孔和混凝土钻孔等**钻孔,可形成数字化钻孔岩芯,保存,**适合于*法取得实际岩芯的破碎带地层,具体分类如下:
1.用于工程水文地质:观测钻孔中地质体的**特征及细微构造,如地层岩性、岩石结构、岩层空洞、地下水、断层、裂隙、夹层、岩溶等,编录地质柱状图。
2.用于矿产地质:观测矿体矿脉厚度、倾向和倾角,钻孔自身的倾向和倾角;
3.用于煤矿等矿山:观测和定量分析煤层等矿体走向、厚度、倾向、倾角,层内夹矸及与顶板岩层的离层裂缝程度等;
4.用于混凝土:观察混凝土内空洞、裂隙、离析等缺陷的位置及程度;
5.用于管桩:观测桩内的**异常和缺陷, 定量分析接头及破碎、断裂、裂隙的长度、宽度及走向等;
6.用于地下管道:观察管道内容物,定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向等;
7.用于水井维修:检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况
参数:
1. 适用孔深:1m~1500m;
2. 适用孔状:**清、浑水垂直孔 \ 水平孔 \ 斜孔 \ 俯、仰角孔;
3. 探头外径:Φ27~Φ600;适用孔径Φ30~Φ800;
4. 工作电压:直流12V±5%。水平分辨率:1600万象素,垂直分辨率:0.2mm;角度分辨率:0.1°;
5. 提升测试速度:>0.60m/s;
6. 深度计数精度:0.1mm;
7. 测斜精度:±0.5°;
8. 内置电池:镍氢电池,可工作12h;
9. 探头(摄像头):彩色低照度510lines、0.1lux;
10.控制模块:DSP控制图像采集、处理、编辑、显示、存贮及传输;
11.探头承受压力26Mpa;
优势:
1.*需电源、电池供电可使用八小时、便携设计、操作方便;
2.电缆通信深可测600米、光纤通信深可测1500米;
3.1600万高清成像、*损**、成像速度6-10米/分钟;
4.智能图像处理,*需人工分析,精度*高,效率*高;
5.深度、角度、方位、斜度、水平度智能化面检测;
特点:
1.内置DSP内核,自成体系,*需外接电源、电脑,图像自动保存及拼接(上工地*需用发电机及电脑存储);
2.集成**图像处理算法,自动角度和深度校正,自动提取剖面图,景视频图像和平面展开图像实时呈现,图像清晰逼真及有程摄影录像功能;
3.仪器轻便小巧,适用观测**产状的钻孔;
4.内置高能电池,可连续工作12小时;
5.观测精度高,对裂缝的观辩率高达0.1mm;
6.定位准确,深度计数器精度为0.1mm,方位精度可达0.1°;
7.现场操作简单,工作效率高,观测提升速度高达10米/分钟;
8.探头采用不锈钢外壳,钢化光学玻璃探头罩,**白光二管光源;
9.分析功能强,剖面图上能对地质体内壁产状进行测量和量化编辑及描述;
10.浏览方便,图像可以**浏览**方位、**比例、**孔段的圆柱图和平面展开图,也可虚拟整个或部分岩心图。
标准配置:
1. 成像仪主机(300米~1500米)
2. 成像探头(Φ27~Φ600选一)
3. 绕线车线架
4. 深度计数器
5. 深度计数器连接线
6. 线架电缆/光纤(300米~1500米)
7. USB 数据传输线
8. 串口传输线
9. USB延长线
10.16伏充电器
11.扳手
12.扶正器
13.罗盘
14.高真空*缘硅脂
15.软件光盘
26.产品使用说明书
27.产品合格证
28.仪器包装箱
