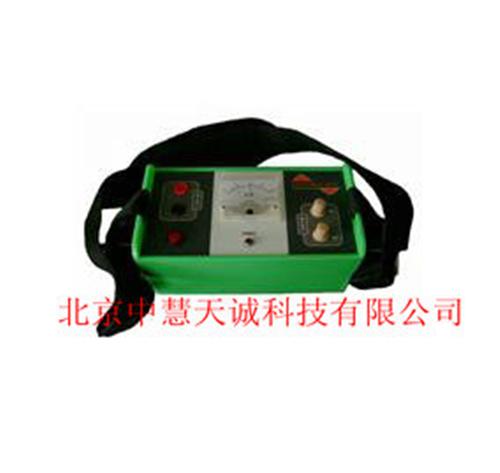

HTHJD-09便携式电缆接地故障定点仪

便携式电缆接地故障定点仪
型号：HTHJD-09 		货号：ZH5138
产品简介
 电缆接地故障定点仪是通过采用测量跨步电压法的电缆接地故障的定点仪。它兼容于外生产的**高压发生器或电缆外护套测试仪发生器。通过测量电缆故障点附近的直流电压（毫伏）及其方向，来准确判断故障点的位置，它具有精度高，其误差在0.1 米以内。该检测仪器主要适用于电缆接地故障的定点。HJD-09跨步电压指示器，与两根**的探棒相连，测量脉动型跨步电压的大小与方向，定位外护层故障点，也可用于电缆严重损坏的*缘故障的定点。电缆接地故障定点仪采用“脉冲跨步电压原理”，创，可以快速的、大范围的确定电缆故障点方位，逐步缩小范围，终达到定点的目的。
  由于的过滤掉检测电路中**要的地面杂散电流（这种电流根据环境的不同变化很大）。因此故障电流可以被放大到远远超过以前的限，而不受地面干扰信号的**。这一点优点在干燥的场地地面上**有用。
  电缆故障检测过程中当故障点位于两个探针中间时，检测器读数为零。当探针位于故障同一侧时，检测器表针指向故障方向。操作员只需沿着检测器表针的指向移动探针走过电缆故障点，这时，检测器表针将指向相反的方向，这使得它可以很容易的定位电缆的故障点
主要特点
? 具有放大和补偿功能，用来抑制外部干扰电压；
? 灵敏度具有多档调节，适合**环境条件下工作；
? 对于高阻故障时，采用有源调节系统，仍然可取得准确的定点；
? 具有故障方位指示功能，操作*简单*直观；
? 接地探棒的距离可变，以便获得高灵敏度（即使在远离故障时）使定位*快捷*准确。
参数表
a) 检流计50 - 0 - 50 mA
b) 带放大器时的输入电阻100 kOhm
c) 电源: 6 节1.5 V 5 号碱性电池
d) 电池容量的检查: 在面板上设有的指示灯
e) 体积长x 宽x 高: 210 x 90 x 120 mm
f) 重量(含电池) 1.0 kg
g) 工作环境温度: -10°C to +50°C
h) 储藏环境温度: -25°C to +60°C
标准配置
·背带,可调节
·电池: 碱性6 节1.5 V 的5 号

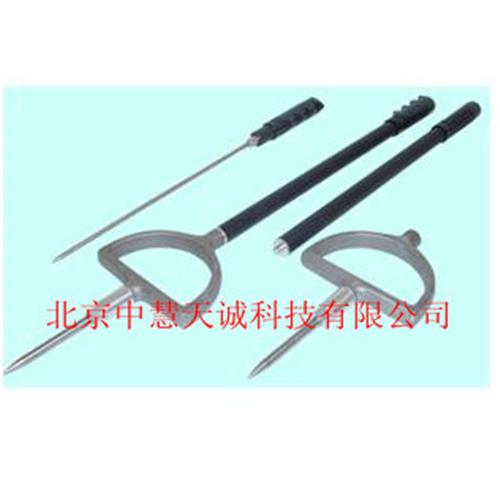

·2 根不锈钢接地探杆
·2 条连接线
·手册
可选配件
 高压一体化发生器；
 高压一体化发生器；
 交联电缆外护套故障测试仪；
